贯流锅炉系列
描述:燃油/气贯流热水锅炉是一款新型快速加热热水锅炉，点火2—4分钟快速出热水。本体是由上集箱、下集箱、水管组成，配备水泵、燃烧机等辅机形成热水产出设备。燃油/气贯流热水锅炉水管布置内外两层由纵鳍片相连或者紧密相排，使受热面布置紧凑，水管设计采用了两端管口缩颈...
厂家直销
品质保障
闪电发货
服务无忧
* 24小时咨询热线
13632424135factory direct sales
Quality Assurance
Lightning delivery
Worry free service
* 24-hour consultation hotline
13632424135Nhà máy bán hàng trực tiếp
Đảm bảo chất lượng
Giao hàng Lightning
Dịch vụ miễn phí
* Đường dây nóng tư vấn 24 giờ
13632424135燃气贯流蒸汽锅炉是由本体、汽水分离器、水泵、燃烧机等主体和配件组成。水管通常布置成内外两圈，管子与管子紧密用纵鳍片相连，使受热面布置紧凑，水管采用了两端管口缩颈工艺，然后再将水管与上、下集箱焊接相连，水管的焊接和T型环缝的焊接采用二氧化碳全自动焊或半自动焊，大大减小了焊接应力，并了良好的焊缝外观成型。
根据锅炉容量的大小，在燃气贯流蒸汽锅炉的局部区域增加了纵鳍片的布置，内圈水管靠炉膛侧的半周为辐射受热面，内圈管另外半周及外圈管靠炉膛侧的半周为对流受热面，锅炉水管布置成W型燃烧气体流程，
A gas-fired through flow steam boiler is composed of a main body, a steam water separator, a water pump, a combustion engine, and other components and accessories. Water pipes are usually arranged in two circles, inside and outside. The pipes are tightly connected to each other with longitudinal fins, making the heating surface layout compact. The water pipes adopt a necking process at both ends of the pipe, and then the water pipes are welded to the upper and lower headers. The welding of the water pipes and the welding of the T-shaped ring seam use fully automatic or semi-automatic carbon dioxide welding, greatly reducing welding stress and ensuring good weld appearance.
According to the size of the boiler capacity, longitudinal fins have been added to the local area of the gas-fired through flow steam boiler. The half circumference of the inner ring water pipe near the furnace side is the radiation heating surface, and the other half circumference of the inner ring pipe and the half circumference of the outer ring pipe near the furnace side are the convection heating surfaces. The boiler water pipe is arranged in a W-shaped combustion gas flow,
Nồi hơi chạy qua khí được tạo thành từ thân máy, bộ tách soda, máy bơm nước, máy đốt và các bộ phận chính và phụ kiện khác. Ống nước thường được sắp xếp thành hai vòng tròn bên trong và bên ngoài, ống và ống được kết nối chặt chẽ với vây dọc, làm cho sự sắp xếp bề mặt nhiệt nhỏ gọn, ống nước sử dụng cả hai đầu của miệng ống và quá trình giảm cổ, sau đó ống nước được kết nối với các tiêu đề trên và dưới hàn, hàn ống nước và hàn đường may T-ring thông qua hàn hoàn toàn tự động carbon dioxide hoặc hàn bán tự động, làm giảm đáng kể ứng suất hàn và đảm bảo sự xuất hiện của mối hàn tốt.
Theo kích thước của công suất nồi hơi, việc bố trí các vây dọc đã được tăng lên trong khu vực cục bộ của nồi hơi chạy qua khí đốt. Nửa chu vi của đường ống vòng trong dựa vào mặt lò là bề mặt làm nóng bức xạ. Nửa chu vi khác của ống vòng trong và nửa chu vi của ống vòng ngoài dựa vào mặt lò là bề mặt làm nóng đối lưu. Ống nồi hơi được bố trí thành dòng khí đốt kiểu W,
1 高质量、高品质
全自动焊接，制造过程中严格控制制造质量，执行严格的质量管理体系，制造厂要出合格的高质量产品
2、3分钟获得足压蒸汽
1—3分钟快速产生蒸汽，因为水容量少，蓄能少，锅炉压力随负荷变化大，锅炉热效率高
3、全自动控制
燃烧、蒸汽压力及水位均全自动控制，可实现无人操作
4、符合环保标准
独特的消音设计，使全套设备运行噪音低；燃烧稳定，超低氮排放，符合环保标准
5、钢材耗量小
贯流锅炉的钢材耗量与单位产汽之比为1.1：1(即1.1吨钢/吨汽)，而普通燃煤锅炉约为4-6吨钢/吨
6、占地面积小
锅炉采用立式贯流结构，外观优美，占地面积小，可实现多台并联使用
1. Fully automatic welding
Fully automatic CO2 welding, with unified component standards and guaranteed quality
2. 2-4 minutes to quickly produce hot water
Cross flow boilers can achieve rapid hot water output within 2-4 minutes of ignition, reducing waiting time
3. The whole machine leaves the factory
Boiler overall debugging factory, on-site installation free, equipment can be used after being powered on upon arrival at the site of use
4. Compliant with environmental standards
Unique noise reduction design ensures low operating noise for the entire equipment
5. High thermal efficiency
The combustion gas flows at high speed between the water pipes, with excellent heat convection, fast heat absorption, and good heat transfer effect, resulting in a combustion efficiency of up to 92% -96%
6. Compact structure

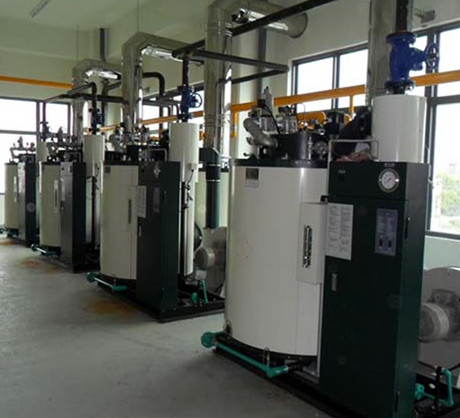

The boiler adopts a vertical through flow structure, which has a beautiful appearance, a small footprint, and can realize the parallel use of multiple units
1 Chất lượng cao, chất lượng cao
Hàn hoàn toàn tự động, kiểm soát chặt chẽ chất lượng sản xuất trong quá trình sản xuất, thực hiện hệ thống quản lý chất lượng nghiêm ngặt, nhà máy sản xuất để sản phẩm chất lượng cao có trình độ
2, 3 phút để có được hơi nước áp suất chân
1-3 phút nhanh chóng tạo ra hơi nước, bởi vì công suất nước ít hơn, tích trữ ít hơn, áp suất nồi hơi thay đổi lớn với tải, và hiệu quả nhiệt nồi hơi cao
3, Điều khiển hoàn toàn tự động
Quá trình đốt cháy, áp suất hơi và mực nước được điều khiển hoàn toàn tự động, có thể đạt được hoạt động không người lái
4, Phù hợp với tiêu chuẩn môi trường
Thiết kế giảm âm độc đáo, làm cho toàn bộ thiết bị hoạt động với tiếng ồn thấp; Đốt ổn định, phát thải nitơ cực thấp, tuân thủ các tiêu chuẩn môi trường
5. Tiêu thụ thép nhỏ
Tỷ lệ tiêu thụ thép trên mỗi đơn vị sản xuất hơi của nồi hơi dòng chảy là 1,1: 1 (tức là 1,1 tấn thép/tấn hơi nước), trong khi nồi hơi đốt than thông thường là khoảng 4-6 tấn thép/tấn
6, dấu chân nhỏ
Nồi hơi thông qua cấu trúc dòng chảy dọc, vẻ ngoài đẹp và diện tích sàn nhỏ, có thể đạt được nhiều bộ sử dụng song song
| 型号 | LSS600S | LSS800S | LSS1000S | LSS1500SE |
| 额定发热量（Kcal/h） | 600000 | 800000 | 1000000 | 1500000 |
| 给水能力（L/H） | 12000 | 16000 | 20000 | 30000 |
| 传热面积（㎡） | 10.2 | 10.2 | 15.2 | 16.4 |
| 高压力（Kgf/cm³） | 10 | 10 | 10 | 10 |
| 锅炉容量（L） | 320 | 320 | 368 | 445 |
| 锅炉效率（%） | 93 | 93 | 93 | 93 |
| 燃烧方式（-） | STAGE | STAGE | STAGE | STAGE |
| 锅炉形态（-） | 小型锅炉 | 小型锅炉 | 小型锅炉 | 小型锅炉 |
| 燃料入口（mm） | 40 | 40 | 40 | 50 |
| 给水入口（mm） | 80 | 100 | 100 | 125 |
| 排水入口（mm） | 25 | 25 | 25 | 25 |
| 安全阀管径（mm） | 20 | 20 | 20 | 20 |
| 回水管径（mm） | 80 | 100 | 100 | 125 |
锅炉尺寸 长、宽、高 （mm） | 1700 1300 2286 | 1941 1433 2136 | 2186 1600 2200 | 2156 1600 2685 |
| Model | LSS600S | LSS800S | LSS1000S | LSS1500SE |
|---|---|---|---|---|
| Rated Heat Output (Kcal/h) | 600000 | 800000 | 1000000 | 1500000 |
| Water Supply Capacity (L/H) | 12000 | 16000 | 20000 | 30000 |
| Heat Transfer Area (㎡) | 10.2 | 10.2 | 15.2 | 16.4 |
| Working Pressure (Kgf/cm²) | 10 | 10 | 10 | 10 |
| Boiler Efficiency (%) | 93 | 93 | 93 | 93 |
| Combustion Efficiency (%) | 93 | 93 | 93 | 93 |
| Combustion Mode (-) | STAGE | STAGE | STAGE | STAGE |
| Boiler Form (-) | Small Boiler | Small Boiler | Small Boiler | Small Boiler |
| Water Inlet (mm) | 40 | 40 | 40 | 50 |
| Fuel Inlet (mm) | 40 | 40 | 100 | 125 |
| Water Outlet (mm) | 25 | 25 | 25 | 25 |
| Safety Valve Diameter (mm) | 20 | 20 | 20 | 20 |
| Return Pipe Diameter (mm) | 80 | 100 | 100 | 125 |
| Boiler Dimensions (Length, Width, Height) (mm) | 1700 1300 2286 | 1941 1433 2136 | 2166 1896 2200 | 2156 1500 2685 |
| Model | LSS600S | LSS800S | LSS1000S | LSS1500SE |
|---|---|---|---|---|
| Lượng nhiệt định mức (Kcal/h) | 600000 | 800000 | 1000000 | 1500000 |
| Công suất cấp nước (L/H) | 12000 | 16000 | 20000 | 30000 |
| Diện tích truyền nhiệt (㎡) | 10.2 | 10.2 | 15.2 | 16.4 |
| Áp suất làm việc (Kgf/cm²) | 10 | 10 | 10 | 10 |
| Hiệu suất nồi hơi (%) | 93 | 93 | 93 | 93 |
| Hiệu suất đốt cháy (%) | 93 | 93 | 93 | 93 |
| Kiểu đốt cháy (-) | STAGE | STAGE | STAGE | STAGE |
| Hình dạng nồi hơi (-) | Nồi hơi nhỏ | Nồi hơi nhỏ | Nồi hơi nhỏ | Nồi hơi nhỏ |
| Cầu nước vào (mm) | 40 | 40 | 40 | 50 |
| Cầu nhiên liệu vào (mm) | 40 | 40 | 100 | 125 |
| Cầu nước ra (mm) | 25 | 25 | 25 | 25 |
| Đường kính van an toàn (mm) | 20 | 20 | 20 | 20 |
| Đường kính ống hồi (mm) | 80 | 100 | 100 | 125 |
| Kích thước nồi hơi (Dài, Rộng, Cao) (mm) | 1700 1300 2286 | 1941 1433 2136 | 2166 1896 2200 | 2156 1500 2685 |
